大工件型钢钻孔加工数控龙门移动式三维钻床

数控三维钻床的加工形式无非有两种形式，一种工件移动式，还有一种是龙门移动式，大规格H型钢或箱形梁的三面钻孔加工就用龙门移动式三维钻床，占地面积小，精度要比小车送料式还要高，深受建筑、桥梁、铁塔行业的青睐。今天小编给您介绍一下SWD2010/3型龙门移动式三维钻床。

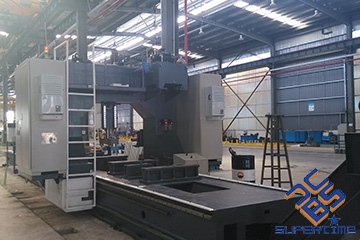

龙门移动式三维钻床

1、SWD2010/3型龙门移动式三维数控钻床主要由床身、龙门、主轴箱、电气控制系统、液压系统、冷却排屑系统、检测系统等部分组成。

2、机床采用龙门移动，工作台固定的形式，可减少床身长度，节省占地面积。

3、龙门运动(X轴)采用直线滚柱导轨导向、AC伺服电机和低背隙齿轮齿条副驱动。龙门横梁及两立柱上溜板的运动(U、V、W)，采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。各钻削头的进给运动(1、2、3号轴)均采用直线滚珠导轨导向、AC伺服电机和丝杠驱动。

龙门移动式三维钻床

如果，您对时代百超数控设计智造的龙门移动式三维钻床感兴趣或有疑问，请点击我们的在线客服或致电：15020007135时代百超----您全程贴心的采购顾问！
